浮子流量计介绍及结构平面图

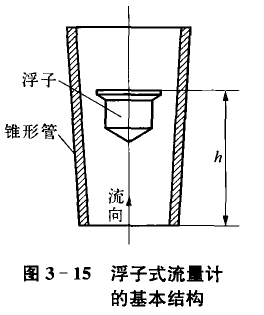

浮子流量计也称转子流量计。它的结构主要由一个向上扩张的锥形管和一个置于锥管中可以上下自由移动的浮子组成，如图所示。
流量计的两端通过法兰连接或螺纹连接的方式垂直地安装在测量管路上，使流体自下而上地流过流量计，推动浮子。在稳定工况下，浮子悬浮的高度与通过流量计的体积流量之间有一定的比例关系。所以可以根据浮子的位置直接读出通过流量计的流量值，或通过远传信号方式将流量信号（即浮子的位置信号）远传给其他仪表显示、记录和控制。
流量计的两端通过法兰连接或螺纹连接的方式垂直地安装在测量管路上，使流体自下而上地流过流量计，推动浮子。在稳定工况下，浮子悬浮的高度与通过流量计的体积流量之间有一定的比例关系。所以可以根据浮子的位置直接读出通过流量计的流量值，或通过远传信号方式将流量信号（即浮子的位置信号）远传给其他仪表显示、记录和控制。
为了使浮子在锥形管中移动时不碰到管壁，通常采用如下两种方法：一种方法是在浮子上开几条斜的槽沟，流体流经浮子时，作用在斜槽上的力使浮子绕流束中心旋转以保持浮子工作时居中和稳定。另一种方法是在浮子中心加一导向杆或使用带棱筋的玻璃管起导向作用，使浮子只能在锥形管中心线上下浮动，保持浮子的稳定性。
