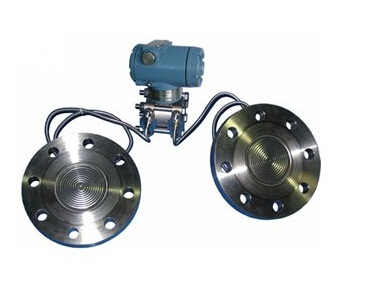

　　双法兰差压变送器是测量变送器两端压力之差的变送器，输出标准信号（如 4~20mA、0~5V）。差压变送器与一般的压力变送器不同的是它们均有2个压力接口，差压变送器一般分为正压端和负压端，一般情况下，差压变送器正压端的压力应大于负压段压力才能测量。

型号	规格代码	说明							出厂价	备注
HZ-3051DP		双法兰差压变送器
输出信号	E D	4～20mA，HART协议数字通讯 4～20mA
测量量程（膜盒）	A B	0.06～3Mpa 0.46～14Mpa
接液部分材质		膜盒		管道			其它
	S	JIS SUS316		JIS SUS316			JIS SUS316
法兰规格	J1 J2 A1 A2 P1 P2 D2 D4 G2 G4 G6	JIS10K JIS20K ANSI 150 ANSI 300 JPI 150 JPI 300 DIN PN10/16 DIN PN25/40 GB PN10/16（GB9115.9-88） GB PN25/40（GB9115.11-88） GB PN100 （GB9115.14-88）
隔膜凸出长度（X₂）	2 4 6	X₂＝50mm X₂＝100mm X₂＝150mm
法兰尺寸/材质	G H J	3-inch（80mm，DN80）/JIS S25C 3-inch（80mm，DN80）/JIS SUS304 3-inch（80mm，DN80）/JIS SUS316
法兰螺栓材质	A B	JIS SCM435 JIS SUS630
注入液（通常为B）			接液温度℃					环境温度℃
	A	一般型（硅油）			-10～250	-10～60
	B	一般型（硅油）			-30～180	-15～60
毛细管长度（m）	□□	规定的毛细管长度从1～5米，用□□表示（如2m）
安装	9	水平配管连接，左边高压
电气接口	5	G½内螺纹，2处接线口带盲塞
显示表头	D E N	数字表头带范围设定开关的数字式显示表（无表头）
2－inch管安装托架	D E N	JIS SECC 平托架 JIS SECC 平托架无
附加选型代码
		/□附加装置

双法兰差压变送器技术规格

1、超级的测量性能，用于压力、差压、液位、流量测量

2、数字精度：±0.25%

3、模拟精度：±0.5%±0.1%F.S

4、全性能：±0.25F.S

5、稳定性：0.25% 60个月

6、量程比：100：1

7、测量速率：0.2S

8、小型化（2.4kg）全不锈钢法兰，易于安装，过程连接与其它产品兼容，实现最佳测量

9、唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性

10、采用16位计算机的智能变送器

11、标准4-20mA，带有基于HART协议的数字信号，远程操控

12、支持向现场总线与基于现场控制的技术的升级。

13、带远传装置的差压/压力变送器，为避免被测介质直接于变送器的隔离膜片接触提供了一种可靠的测量方法。

双法兰差压变送器适用于下列工况：

1、需要将高温介质与变送器隔离。

2、测量介质对变送器敏感元件有腐蚀作用。

3、被测介质由于环境或温度变化而固化或结晶。

4、更换被测介质需要严格净化测量头

5、悬浮液体或高粘度介质

6、测量头必须保持清洁卫生。

7、密封压力容器测量。

1.采用隔离式电容传感器，可测耐盐酸、硫酸、氨水、硝酸、NaOH等强酸强碱腐蚀的新型压力变送器。
2.采用激光修正、温度补偿、模拟信号智能处理等先进技术和工艺，具有精度高、可靠性好、响应速度快、性能稳定等特性。

3.结构简单，安装、使用、维修方便，是新一代的化工防腐压力检测、控制仪表，抗干扰能力强，适合于远距离的信号传输，深受广大设计人员和用户的欢迎。

目前已广泛用于石油、化工、冶金、制药、电力、轻工等领域，实现对有腐蚀性的液体、气体、蒸汽压力/绝压/真空的测量和控制。
