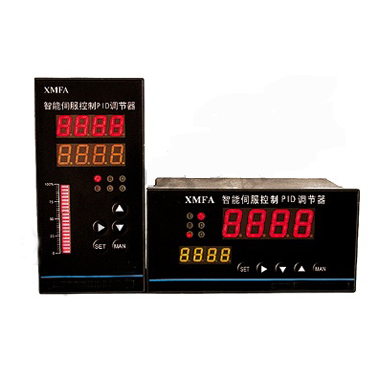

双屏单光柱

上屏：测量时显示输入信号；设定时显示设定参数的提示符。

下屏：测量时显示给定值或测量值与设定值的运算结果、过程量模拟输出或输入过程量的%、控制量或跟踪量的%，显示方式用▲键选择；手动状态时显示控制量或跟踪量的%，设定状态时显示设定参数。

光柱：显示控制量的%。

单屏双光柱

单屏：测量时显示输入测量信号、控制量或跟踪量的%、给定值，显示方式用▲键选择；设定时交替显示设定参数的提示符及设定参数。

光柱1：以百分比形式显示主输入的测量信号。

光柱2：以百分比形式显示给定值或控制量的%或阀位反馈量的%(三种显示方式订货时注明)。

单屏三光柱

单屏：同单屏双光柱指示内容。

光柱1：以百分比形式显示主输入的测量信号。

光柱2：以百分比形式显示给定值。

设计序列

9

9000系列仪表

显示方式

1

2

3

4

5

6

7

8

9

单屏显示

双屏显示

单屏+单光柱

单屏+双光柱

双屏+单光柱

双屏+双光柱

单屏+三光柱

三屏显示

开方方式显示信号切除(订货请注明)

输入方式

0

1

2

3

4

5

6

频率输入(0～10KHz)
配热电偶(E、K、S、B、J、T、R、N)
配热电阻(Pt100、Cu50、Cu100、BA1、BA2、G)
配直流电流(0～10mA、4～20mA)
配直流电压(0～5V、1-5V、0～20mV、0～75mV、0～200mV)
配用远传压力电阻值及线性电阻值(0～400Ω)
配用1～5全部类型，用户可随时改变输入类型其中任何一种

控 制 输 出 及 调 节 方 式

连续 PID 方 式

1

2

3

4

5

6

7

PID4～20mA输出(反作用)

PID0～10mA输出(反作用)

PID0～5V输出(反作用)

PID1～5V输出(反作用)

PID0～10V输出(反作用)

正作用(1～5其中一种，订货注明)

1～6其中一种+继电器(订货注明继电器的种类和数量)

断 续 PID 方 式

1

2

3

4

5

6

7

内置可控硅(双向41A、2KW以内)输出

内置可控硅(双向41A、2KW以内)输出(可加2或3个继电器，订货注明)
外接可控硅(单硅或双硅)

外接可控硅(单硅或双硅)(可加2或3个继电器，订货注明)

采用三相对零插补法可控硅触发(触发电流达500mA以上

三相过零可控硅触发加1或2个继电器(订货注明)

SSR固态继电器输出(12V)加2个继电器报警(用户提供SSR技术参数)

附加功能(注)

0

1

2

3

4

5

6

7

8

9

无附加功能

有输出上限、下限控制范围

有开机手动功能

EM1功能

EM2功能

SB功能

自整定功能

8组PID参数选择

比值控制：SP=A×外给定+B

阀位反馈显示及跟踪控制(默认输入4-20mA或订货说明)

外形尺寸

H

V

F

Q

横式160×80开孔152×76

竖式80×160开孔76×152

方式96×96开孔92×92

方式72×72开孔68×68

变送输出

A

B

C

D

E

F

G

无变送输出
变送输出
0～10mA变送输出
4～20mA变送输出
0～5V变送输出
1～5V特殊信号变送输出
反馈输出(默认输入4-20mA或订货说明)

定时功能

S

缺省为无定时功能

带定时功能

供外24V 直流电源

P

缺省为无24V直流电源输出
带24V直流电源输出(可做二线制变送器电源)

通讯接口

T

缺省为不带通讯接口带RS485或RS232通讯接口

供电电源

K

W

缺省为220V.AC

开关电源85～260VAC

开关电源18～36VDC或18～36VAC
