一：HZ-LZM-Q超声波明渠流量计产品介绍
由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其他形式的仪表具有更高的可靠性。

三：原理说明
JGMQ系列仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系反算出流量。
3.1：超声波测液位原理
发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。
3.2：量水堰槽的测流量原理

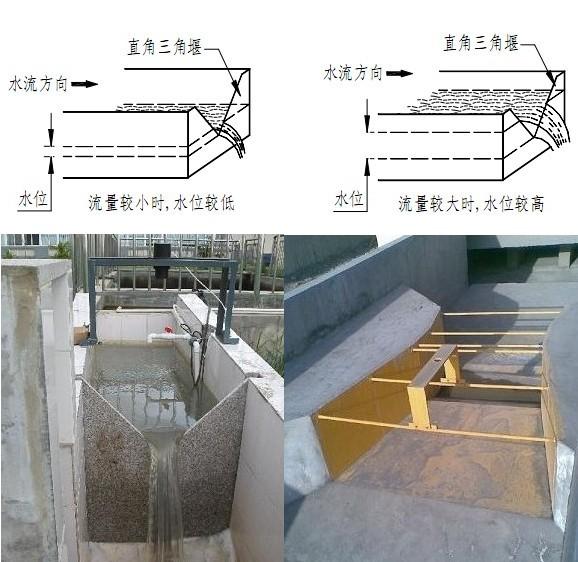

流 通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如图2.1）。通过测量水位可以反算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降 比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，渠道的影 响减小至最小。
常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽

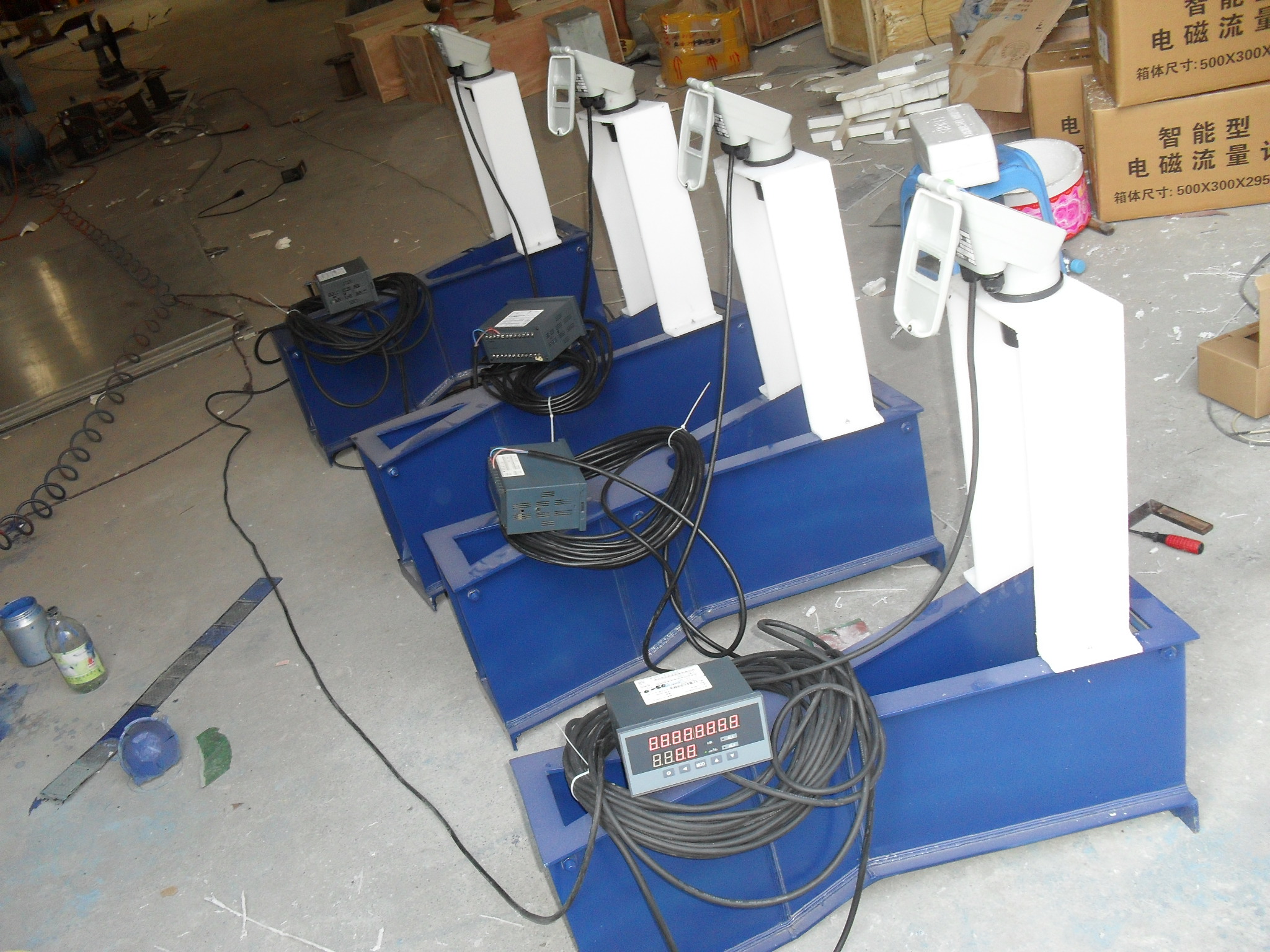

巴歇尔槽现场安装及安装效果图（如上图）


五： 安装探头注意事项
超 声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。探头发声的一面要对准水面。可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。 巴歇尔槽水位观测点在距喉道2/3收缩段长位置（如下图的La)；三角堰、矩形堰在上游一侧，距堰板3～4倍最大过堰水深处。（如下图）

六： 安装量水堰槽注意事项
安装量水堰槽须注意几个问题，否则影响测流精度：
6.1：量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。
6.2：量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度
6.3：量水堰槽的上游应有大于
6.4：量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
七：主机外形尺寸图
7.1一体式超声波明渠流量计外形结构尺寸图

二：产品特点：
●物理全封闭探头
改变传统的探头灌注泡沫胶密封胶工艺，采用一体铸造全封闭伍缝隙探头，防护等级IP68，防水 放尘 防潮等有明显优势，更适应在野外等恶劣场合使用，使用寿命提高3-5年。
●全中文人性化液晶显示
全中文12864点液晶显示，在显示页面能同时显示水位高度、顺时流量、累计流量、发射波状态、液位显示图、继电器开启状态、环境温度，输出电流等参数，只需要看一个页面就能了解到所有的信息。
●灵活的测量模式
时时液位与距离两种测量模式，并可以灵活设置参考位置，让流量更直观
●多样的测量时间相应速度
根据不同现场环境可选择快速，中速，慢速，大大的提高了明渠流量计的稳定性与精度。
●参数锁定功能
调试好参数以后，可以锁定键盘，防止别人任意调动已经设置好的参数。
●参数设置更简单
无需以往明渠流量计复杂的参数设置，我们的软件做到了内部完全智能化，三角堰直接安装直接使用，矩形堰只需要选择堰道口宽度，巴歇尔槽只需要设置c值与n值

超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。
