通径 (mm)	流量范围			压力损失KPa
	水L/h		空气m³/h	水		空气
	常规型	防腐型	常规型/防腐型	常规型	防腐型	空气
15	2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630	2.5-25 4.0-40 6.3-63 10-100 16-160 25-250 40-400	0.07-0.7 0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0	6.5 6.5 6.6 6.6 6.8 7.0 8.6 11.1	5.5 5.5 5.6 5.6 5.8 6.1 7.3	7.1 7.2 7.3 7.5 8.0 10.8 10.0 14.0
25	100-1000 160-1600 250-2500 400-4000	63-630 100-1000 160-1600 250-2500	3-30 4.5-45 7-70 11-110	7.0 8.0 10.8 15.8	5.9 6.0 6.8 9.2	7.7 8.8 12.0 19.0
50	630-6300 1000-10000 1600-16000	400-4000 630-6300 000-10000	18-180 25-250 40-400	8.1 11.0 17.0	6.8 9.4 14.5	8.6 10.4 15.5
80	2500-25000 4000-40000	1600-16000 2500-25000	60-600 80-800	8.1 9.5	6.9 8.0	12.9 18.5
100	6300-63000	4000-40000	100-1000	15.0	8.5	19.2
150	20000-100000		600-3000	19.2		20.3

选型表

规格代码

说明

厂标

HZ

淮安衡正自动化仪表有限公司

仪表种类

FZ

金属管浮子流量计

通径代码

—XXX

例：15表示DN15

结构形式

A

下进上出

B

上进下出

C

侧近测出

D

底进侧出

R

右进左出

L

左进右出

K

卡箍（卫生级抛光管）

W

螺纹连接

测量管材质

R1

1Cr18Ni9Ti，304

R0

0cr18Ni12M02Ti，316

RL

316L

RP

PTFE(衬四氟)

Ni

Hastelloy(哈氏合金C)

Ti

TitHXium(钛合金)

介质类型

L

液体

G

气体

工作温度

H1

—40℃-100℃

H2

—80℃-250℃

额定压力

1.6

1.6MPa

4

4.0MPa

16

16MPa

25

25MPa

附加结构

O

无

Z

阻尼型

T

夹套型

H

高温型

Y

高压型

指示器形式

M1

就地指示

M2

智能型

M3

智能型(隔爆)

输出信号入通讯

N

无

A

4-20mA

H

4-20mA+Hart

报警控制器

K1

上限报警

K2

下限报警

K12

上、下限报警

防爆类型

Exi

本安防爆 Exib Ⅱ CT4-6

Exd

隔爆 Exib Ⅱ BT4-6

供电电源

0

24VDC（可省略)

2

220VAC

3

3.6伏锂电池

四．转换器形式

M9型转换器外形图

下进上出配M7转换器

五、外形及安装尺寸

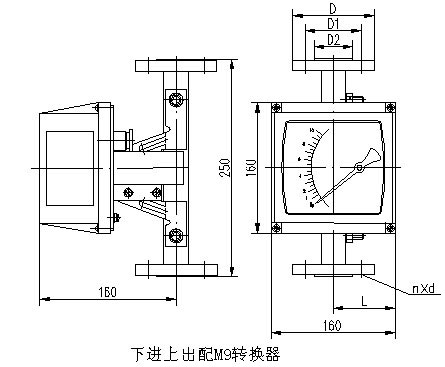

金属管浮子流量计下进上出配M9转换器

参数表

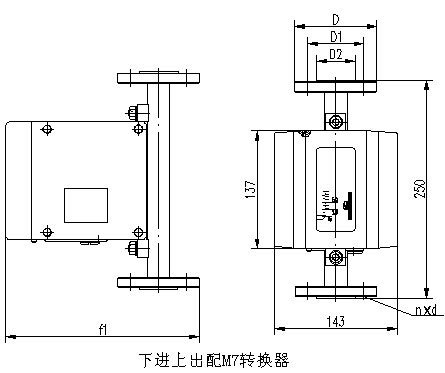

金属管浮子流量计下进上出配M7转换器

金属管浮子流量计参数表

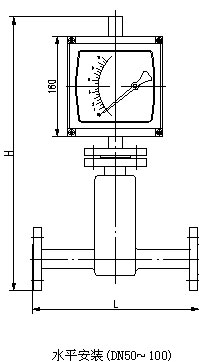

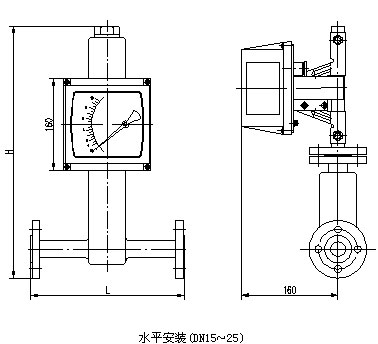

金属管浮子流量计水平安装示意图15-25 金属管浮子流量计水平安装示意图50-100

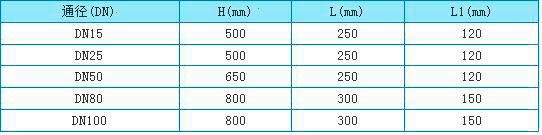

金属管浮子流量计参数表15-100

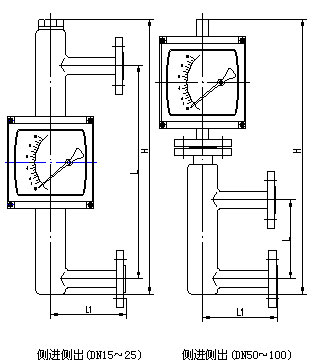

金属管浮子流量计侧进侧出15-100

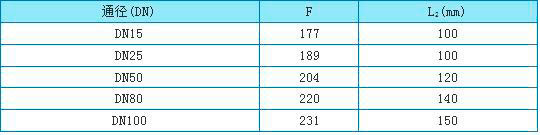

金属管浮子流量计参数表15-100

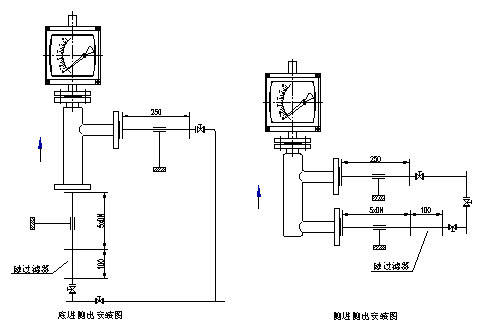

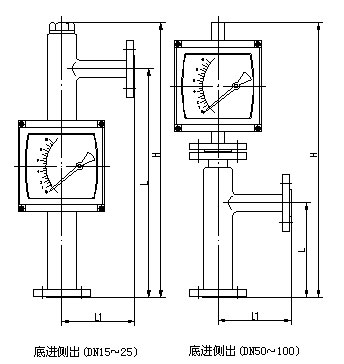

金属管浮子流量计底进侧出

金属管浮子流量计参数表15-100

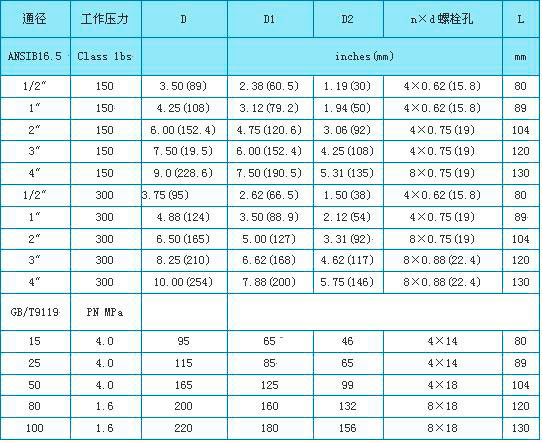

夹套连接法兰标准为:GB/T9119 PN1.6 DN15

六、安装形式
流量计垂直安装，流量计中心线与铅垂线的夹角不超过5°，在流量计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。

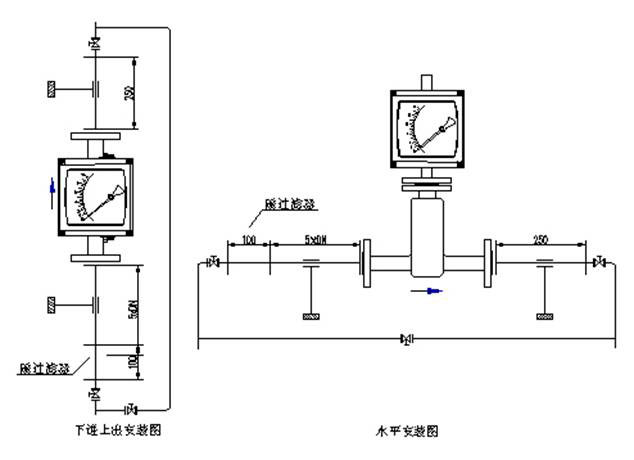

金属管浮子流量计下进上出安装示意图

金属管浮子流量计侧进侧出安装示意图

七、附件
可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以最大限度地减小压力损失，每个磁棒均由PTFE聚四氟乙稀包裹，防止介质的腐蚀。

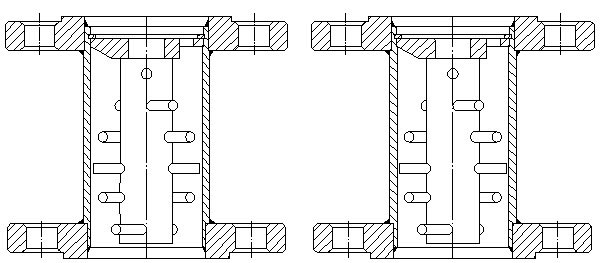

磁过滤器的结构见图：
磁过滤器结构-衬PTFE磁过滤器结构

磁过滤器结构衬PTFE磁过滤器结构

八、限位开关报警装置
    限位开关报警装置在指示器中的部分由感应头、铝片等组成，感应头被安装在能被指针轴上的铝片切割的位置，通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。
    技术参数
    1.供电电源：24V AC±10%
    2.功耗：≤3W
    3.工作温度：-25℃～60℃
    4.输出触点容量：24VAC 3A

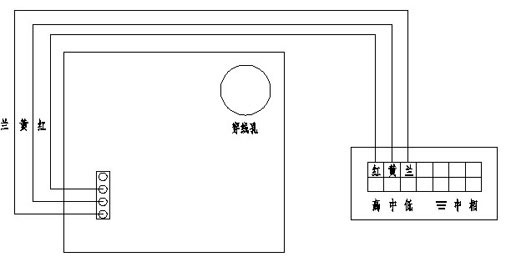

      接线图

金属管浮子流量计接线图

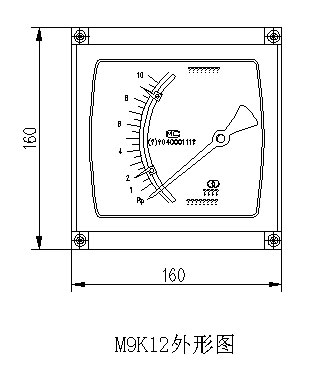

金属管浮子流量计M9K12外形图

    报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,最后装好前盖。
十、设计选用及订货须知
    1.根据测量流体是气体或液体,正确远用气体或液体金属管浮子流量计。
    2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
    3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
    4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。

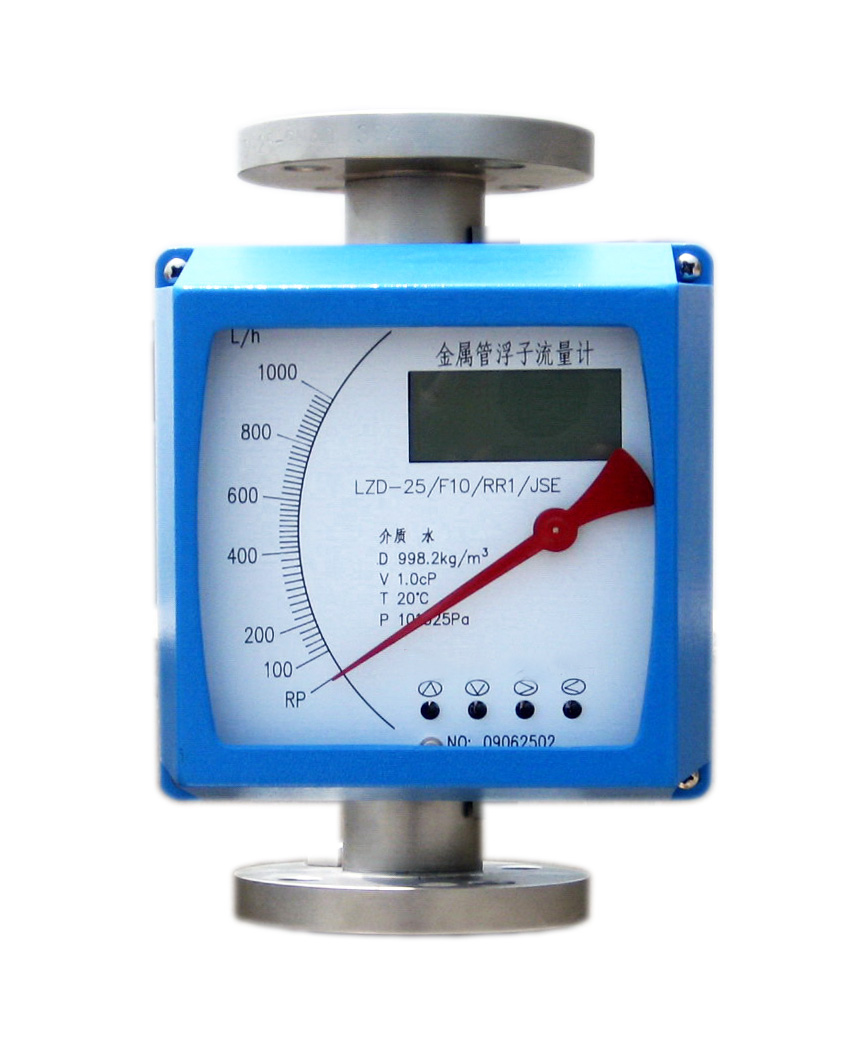

坚固结构设计的HZ-FZ系列金属管浮子流量计可广泛应用于复杂，恶劣环境条件及各种介质的流量测量过程中。
     防护等级：IP65
     材质：不锈钢 PTFE
     工作压力：1.6-4.0MPa
     环境温度:-25℃- +65℃
     全不锈钢表壳,铝合金外壳无接触无传动机构ESK变送器4-20mA电信号输出,二线制电感式限位开关

HZ-FZ系列金属管浮子流量计是适用于测量液体和气体的金属结构浮子流量计。浮子在流体和浮力作用下向上运动，与浮子重量平衡后，通过磁耦合传到刻度盘指示相应流量，带输出4-20mA电信号
