堰式酸流量计二次仪表刻度盘刻度的校验

堰式酸流量计二次仪表刻度盘的刻度在设备最初试运转时，以及车间停工定期检修时进行校验。在校验时，计算的是流过流量计的硫酸装满标砖容器所需的时间。

校验流量计的刻度时用76%硫酸。酸由高位槽中放出，流经流量调节器的调节阀、槽式气体分离器及温度计等送到流量计。然后再从流量计经专用管道流入标准测量容器。在校验流量计刻度时，化成室的所有自动仪表除酸流量测量计外都关闭。

任何预先校准过的小槽都可用作标准容器，因此，利用硫酸之一来作标准容器最为方便。此时，在槽中填装一根流管。

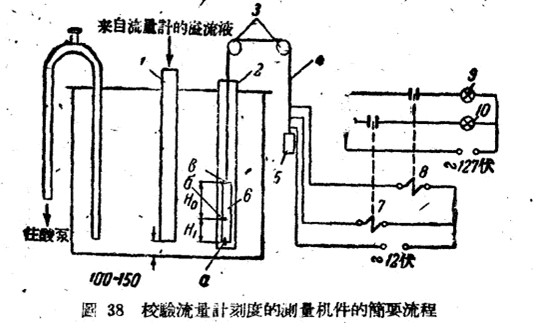

为了校正流量计的刻度盘，开动将酸从槽送往高位槽的泵。酸从高位槽出来，流经槽式气体分离器、温度计及流量计，送到第二个槽，测量装置就安装在此处。利用从高位槽到槽式气体分离管上的调节阀，根据流量计二次仪表的依次整定酸的最小、中等与最大流量。
