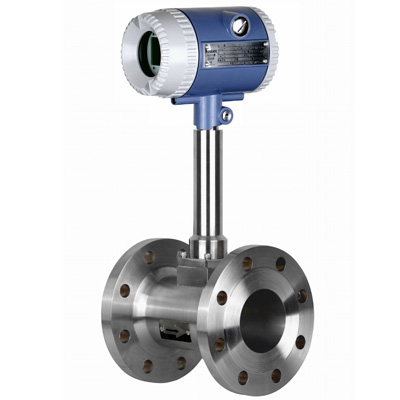

测量蒸汽的仪表主要为两种形式：涡街流量计与差压式流量计。差压式流量计与涡街流量计比较压力损失大、测量精度不高、差压传送错误，综合各方面性能确定选择涡街流量计。
由于涡街流量计输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关，所以测量的体积流量比较精确。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计质量流量还是有直接影响的。用于测量蒸汽流量的涡街流量计为体积流量计，首先测得体积流量，然后通过蒸汽的密度计算质量流量，也就是假定蒸汽为完全干燥。但是，蒸汽并非完全干燥，如果不考虑蒸汽干度的影响，得出的数据会低于实际的流量。因此流量计的二次仪表（流量积算仪）应该具有设置饱和蒸汽干度的功能。但实际上几乎没有可以设置干度这个参数的二次表，因为在实际工况下确定蒸汽的干度非常困难。所以如果能够改进蒸汽流量计入口处的蒸汽品质（提高蒸汽干度值，尽量使蒸汽为过热蒸汽），则能改进蒸汽流量计的测量精度。
蒸汽计量中的蒸汽密度补偿
目前，公司对外结算都采用质量流量，单位为kg/h或t/h。质量流量大小与蒸汽的密度有关，而蒸汽的密度又直接受蒸汽的压力及温度影响。虽然远端的热用户大部分时间使用的是饱和蒸汽，密度的补偿可以采用温度或者压力单一补偿的方式，因为饱和蒸汽的温度与压力之间一一对应，知道了其中一个另一个就是定值，所以只要知道了温度或者压力那么密度也就确定了，但是为了精确测量全部视为过热蒸汽，并采用温度、压力补偿的方式达到密度补偿的目的。
蒸汽涡街流量计上下游直管段不足
对于传统的涡街或孔板流量计，其前后安装直管段要求分别约为20D和5D。如果上下游直管段不足，则会导致流体未充分发展，存在旋涡和流速分布剖面畸变。流速剖面畸变通常由管道局部阻碍（如阀门）或弯管所造成，而旋涡普遍是由两个或两个以上空间（立体）弯管所引起的。所以在安装之初就要设计好管道的走向和阀门的安装位置，预留出足够长的直管段。如果实在不能满足上下游直管段的要求也可以通过安装流动调整器来调整，或者更换对上下游直管段要求较低的流量计，例如弯管流量计前5D后二2D的直管段就能满足其对直管段的要求，塔式(V锥)流量计直管段甚至可以做到前3D后1D。
蒸汽涡街流量计管道振动
涡街流量计对机械振动比较敏感，计量结果易受干扰，应对流量计前后管道作可靠的支撑设计。如管道振动不可避免，应采用抗干扰能力强的差压式流量计，如塔式流量计取代。
