转子流量计测量不准原因分析及处理方法

一、问题表现
  转子流量计未按要求垂直安装，或与被测介质流向不对，严重影响测量数值的准确性。

二、问题分析
  如转子流量计安装不垂直就会严重影响转子流量计流量测定的准确定。如被测介质流向不对，转子流量计就不能正常地转动，根本测不出介质流量。总之，未按规范要求安装，或施工操作不认真，把关不严。

三、处理方法
  转子流量计有玻璃管转子流量计和远传式转子流量计两种形式。转子流量计由锥形管和管内的转子组成，转子可用铜、铝、塑料、不锈钢制成。
1、玻璃转子流量计安装
①转子流量计必须垂直安装，被测介质的流向应自下而上，构件的材质必须符合被测介质的要求。
②转子流量计前后管道，应有不小于500mm长的直管段；并与管道用法兰连接、螺纹连接或软管连接，前后应安装切断阀，同时还应安装带有阀门的旁通阀。
③为防止由于流体运动冲力过大而损伤流量计，当玻璃转子流量计测量高于70℃的介质流量时，应装保护罩，且启动时应逐渐开启阀门，流量计前后管道用支架应固定牢靠，以防管道重量加在流量计上，损伤流量计。

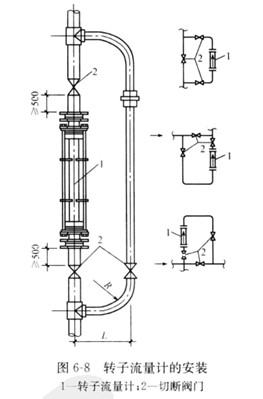

  转子流量计的安装方法如图所示。
1——转子流量计；2——切断阀门
2、远传式转子流量计安装
①转子位移发送器应垂直安装在直管段上，介质应自下而上流动。
②配套仪表应处在无强磁场影响的位置并垂直安装。
③远传信号的导线应加以屏蔽，免受外电场作用，以保证信号的准确性，并且导线不得与其他电力线置于同一蔽管中。
④被测介质必须清洁，否则介质流过仪表前应加过滤装置。
