①以上参数仅适用于法兰夹持式2.5MPa以下压力规格的涡街流量计。
②安装法兰为专用法兰，出厂时已配备，安装法兰的标准为企业标准，推荐使用。
说明：
①以上尺寸仅供设计选型时参考，实际尺寸以出厂或定货时确认为准。
②常用无缝钢管直径为公制钢管直径，如采用英制钢管，需在定货时注明。
③管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸，以及高温型、超低温型的外形尺寸以出厂或定货时确认为准。
④流量计安装法兰采用企业标准或国家标准GB/T9119-2000，也可根据用户需要采用国家其他部门或行业标准，或采用其他国家标准（美标、德标、日标等），如需特殊标准请在定货时注明。
品种齐全、测量范围广、精度高
检出传感器不与介质接触，可靠性高
气液通用，适用范围广
没有可动部件，构造牢固简单，使用寿命长
压力损失小，计量成本便宜
检出传感器可互换，换后不需标定，便于维护
插入式流量计可进行不断流拆卸
耐腐蚀，安全，防爆
旋涡表头功能 ：
1．液晶点阵汉字显示，直观方便，操作简洁明了；
2．带全功能的HART协议，包含特殊命令；
3．带温度/压力传感器接口。温度可配接Pt100或Pt1000，压力可接表压或绝压传感器，并可分段修正；
4．输出信号多样化，可根据客户要求选择两线制4-20mA输出、三线制脉冲输出和三线制当量输出；
5．具有卓越的非线性修正功能，大大提高仪表的线性；
6．具有软件频谱分析功能，提高了仪表抗干扰和抗震的能力；
7．通用性强，可与涡街、旋进旋涡等输出频率信号的传感器配套使用；
8．测量介质广泛，可测量蒸汽、液体、一般气体、天然气等，测量天然气时有超压缩因子修正；
9．有中英文两种版本，供用户选择；
10．超低功耗，一节干电池全性能工作可维持至少3年；
11．工作模式可自动切换，电池供电、两线制、三线制；
12．自检功能，有丰富的自检信息；方便用户检修和调试。
13．具有独立密码设置，参数、总量清零和校准可设置不同级别的密码，方便用户管理；
14．显示单位可选择，可自定义；
15.一体化带温压补偿功能
测量介质：液体、气体或蒸汽
测量管径：10～2500mm
测量范围：液体0.35～9m/s，气体或蒸汽4～70m/s，（0℃，1大气压时）
精 度：指示值的±1%，指示值的±2.5%（插入式） ，（雷 数2×104～7×106）
输出信号：
脉冲输出：4～20mA电流脉冲二线制 ，脉宽0.5ms或0.25ms或三线制电压脉冲
模拟输出：4～20mADC二线制 hart输出，RS485。
电源电压：12-45V或3.6v锂电池供电，[负载电阻=50（电源电压-12）
流体温度：-40～300℃
流体压力：-0.1MPa～法兰额定值
环境温度：-40～80℃ ，-20～60℃ （带现场指示表）
环境湿度：5～100%RH
接线连接孔：M20×1.5内螺纹
主要材料：
普通型：发生体及主体为1Cr18Ni9Ti；
防腐型：内衬和发生体均为聚四氟乙烯；外壳为1Cr18Ni9Ti；
仪表盒：不带表头为1Cr18Ni9Ti；带表头为铸铝。
重 量：参见外形尺寸图
注：
①以上参数仅适用于法兰夹持式2.5MPa以下压力规格的涡街流量计。
②安装法兰为专用法兰，出厂时已配备，安装法兰的标准为企业标准，推荐使用。
说明：
①以上尺寸仅供设计选型时参考，实际尺寸以出厂或定货时确认为准。
②常用无缝钢管直径为公制钢管直径，如采用英制钢管，需在定货时注明。
③管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸，以及高温型、超低温型的外形尺寸以出厂或定货时确认为准。
④流量计安装法兰采用企业标准或国家标准GB/T9119-2000，也可根据用户需要采用国家其他部门或行业标准，或采用其他国家标准（美标、德标、日标等），如需特殊标准请在定货时注明。
注：
①以上参数仅适用于法兰连接式1.6MPa以下压力规格的涡街流量计。
②仪表长度为标准型尺寸，带一体化温压补偿型仪表长度相应加长50mm。
③法兰连接式涡街流量计出厂时不配带管道法兰和螺栓，用户需另行购买，连接法兰的标准为GB/T9119-2000突面板式平焊钢制管法兰。
服务体系
技术支持
营销网络
流量计选型手册
流量计原理知识
公司简介

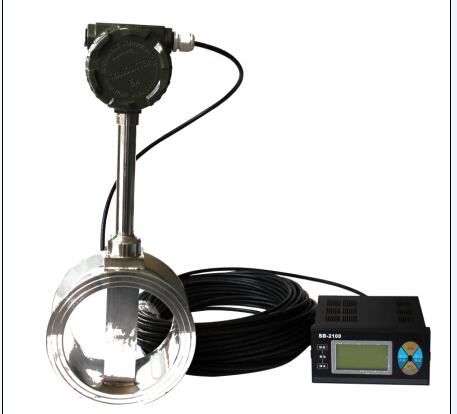

产品名称:智能汉字屏涡街流量计
