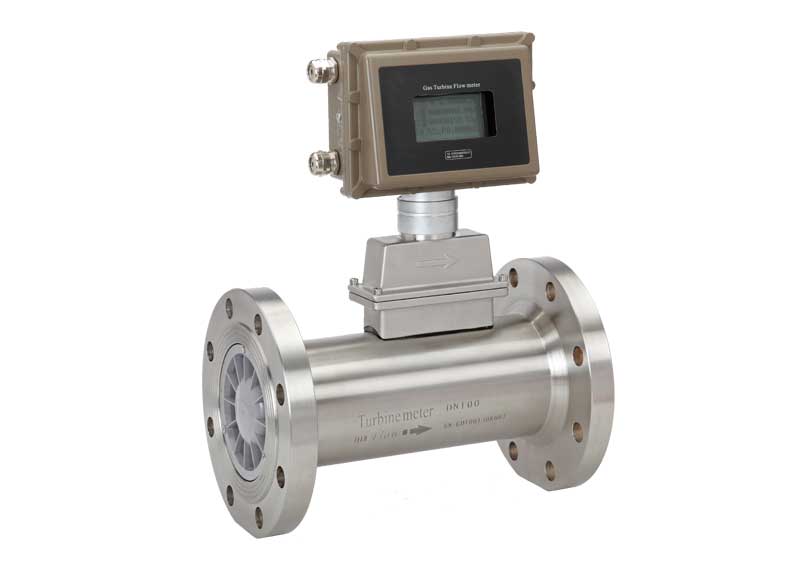

一、概述

　　气体涡轮流量计是速度式流量计，当流体经过传感器时，叶轮受力旋转，叶片周期性地切割电磁铁，改变线圈的磁通量，从而感应出与流体体积流量成正比的电脉冲信号。　　
我司生产的气体涡轮流量计经优化设计，综合气体力学、流体力学、电磁学等理论，是集温度、压力、流量传感器和智能流量积算仪于一体的高精度、高可靠性的气体精密计量仪表。本流量计执行《GBT18940-2003封闭管道中气体流量的测量涡轮流量计》，《GBT21391- 2008 用气体涡轮流量计测量天然气流量》和检定标准《JJG 1037-2008 涡轮流量计检定规程》来执行和检定。

三、仪表参数

3.1基本参数

连接方式	法兰连接｛DN（20、D25、32、40、50）可采用螺纹连接，英制管螺纹（外螺纹）｝
精度等级	±1.5%R（±1%R需特制）
使用条件	介质温度：-20℃～+80℃；环境温度：-30℃~+60℃；相对湿度：5%～95%；大气压力：86～106KPa
工作电源	A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1节3.6VDC锂电池，当电压低于2.0时出现欠压指示。
整机功耗	A.外电源：＜1W；B.内电源：平均功耗≤1W，可连续使用三年以上。
输出功能	①脉冲信号②4 ~ 20mA电流信号③IC卡控制信号④RS485通讯

3.2流量范围及性能指标

公称通径	标准量程		扩展量程		连接方式	耐压等级	特质耐压等级
(mm)	（m3/h）		（m3/h）		-------	（Mpa）	（Mpa）
DN 20	S	2-20	W	4-40	螺纹/法兰	1.6	4.0MPa及以下（螺纹） 6.3MPa及以下（法兰）
DN 25	S	2.5-25	W	4-40	螺纹/法兰
DN 32	S	4-40	W	6-60	螺纹/法兰
DN 40	S	5-50	W	6-60	螺纹/法兰
DN 50	S1	6-65	W1	5-70	螺纹/法兰
DN 50	S2	10-100	W2	8-100	螺纹/法兰
DN 65	S	15-200	W	10-200	法兰		6.3MPa及以下
DN 80	S1	13-250	W	10-160			6.3MPa及以下
DN 80	S2	20-400	W	10-160			6.3MPa及以下
DN 100	S1	20-400	W	13-250			6.3MPa及以下
DN 100	S2	32-650	W	13-250			6.3MPa及以下
DN 125	S	25-700	W	20-800			6.3MPa及以下
DN 150	S1	32-650	W	80-1600			6.3MPa及以下
DN 150	S2	50-1000	W	80-1600			6.3MPa及以下
DN 200	S1	80-1600	W	50-1000			4.0MPa及以下
DN 200	S2	130-2500	W	50-1000			4.0MPa及以下
DN 250	S1	130-2500	W	80-1600			2.5MPa及以下
DN 250	S2	200-4000	W	80-1600			2.5MPa及以下
DN 300	S	200-4000	W1	130-2500			2.5MPa及以下
DN 300	S		W2	320-6500			2.5MPa及以下
DN 350	S	150-8000
DN 400	S	300-10000

四、仪表选型

型号									说明
LWQ	-□	/□	/□	/□	/□	/□	/□	/□	说明
仪表类型	N								传感器型：+12V或24V供电，输出三线制脉冲信号
	A								外供电，+24V供电，输出二线制4～20mA
	B								内电源，现场显示无信号输出
	C								双供电，现场显示并输出二线制4～20mA
	D1								温压补偿一体化，现场显示并远传信号（本安防爆）
	D2								温压补偿一体化，现场显示并远传信号（隔爆）
公称通径		***							请参考【3.2流量范围及性能指标】表格中参数→公称通径
量程范围			W(x)						请参考【3.2流量范围及性能指标】表格中参数→标准量程
量程范围			S(x)						请参考【3.2流量范围及性能指标】表格中参数→扩展量程
表体材质				S					不锈钢
表体材质				L					铝合金
机芯材质					S				防腐ABS
机芯材质					L				铝合金
防爆等级						N			不防爆
						E1			ExdIICT4
						E2			ExdIIBT6
耐压等级							N		常规
耐压等级							H		请参考【3.2流量范围及性能指标】表格中参数→特制耐压
精度等级								N	常规型，1.5级
精度等级								G	客户指定精度1.0级，0.75级等

五、外形尺寸

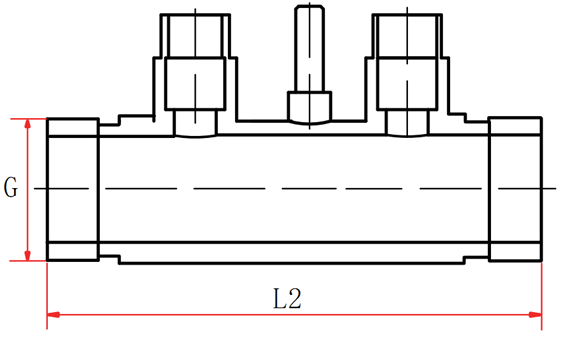

外形尺寸图1--- 螺纹连接

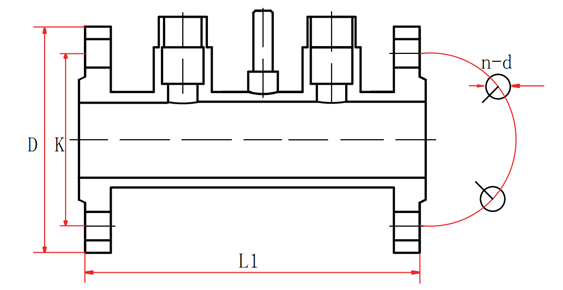

外形尺寸图1--- 法兰连接

5.2流量计安装尺寸一览表

公称通径	法兰						螺纹
(mm)	仪表长度L1	外径D	螺栓孔距K	螺栓孔径d	n（孔数）	螺栓规格	仪表长度L2		G 外螺纹
(mm)	(mm)	(mm)	(mm)	(mm)	n（孔数）	螺栓规格	温压	普通	G 外螺纹
20	170	105	75	14	φ14	M12×50	170	170	G2
25	170	115	85	14	φ18	M12×50	170	170	G2
32	200	140	100	18	φ18	M16×70	200	140	G2
40	200	150	110	18	4	M16×70	200	140	G2
50	200	165	125	18	4	M16×70	—	220	G5/2
65	240	185	145	18	4	M16×70	—
80	240	200	160	18	8	M16×70
100	300	220	180	18	8	M16×70
125	240	250	210	18	8	M16×70
150	450	285	240	22	8	M20×90
200	500	340	295	22	12	M20×90
250	500	405	335	26	12	M24×110
300	300	460	410	26	12	M24×110
350	350	520	470	26	16	—
400	400	580	520	30	16	—

二、产品特点

    ■ 高精确度，一般可达±1.5%R、±1.0%R；
    ■ 始动流量低、压力损失小、抗振与抗脉动流性能好；
    ■ 设计有整流性能优良的整流器，前后直管段刚性需求降低；
    ■ 独立式机芯设计，互换性好、维修方便。

气体涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量，不适用液体或高温蒸汽及湿气。
