转子流量计

转子流量计的定义，什么是转子流量计？
转子流量计是一种定差压流量计，可用来计量非浑浊液体，油田上常用于计量清水流量。

转子流量计结构组成

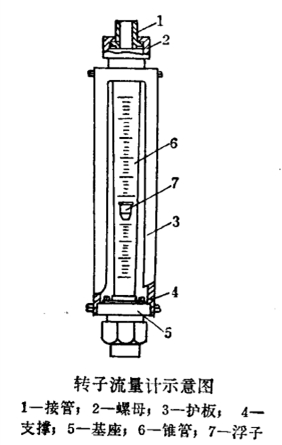

转子流量计由一个垂直的锥形管和管内的浮子所组成，见下图。转子流量计示意图

转子流量计的作用原理
浮子可随流量大小沿锥形玻璃管轴线上下浮动。锥形管外有10~100的分度标尺。当被测量液体的流速自下而上通过锥形管时，作用于浮子上的升力大于浸入液体中的浮子重量，浮子便上升。浮子上升后，浮子外径与锥形管内壁所形成的环形面积随之增大，液体的流速也随之下降，作用于浮子的上升力也就逐渐减小，直到上升力等于浸在流体中的浮子重量时，浮子便稳定在某一高度上。根据这个高度可在锥形管内读出流体流过转子流量计的流量值。
