井下流量计

井下流量计定义，什么是井下流量计？

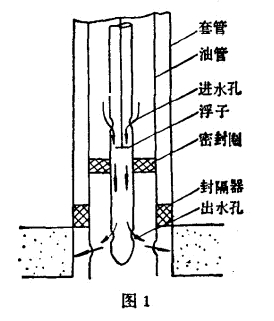

井下流量计是测量注水井分层注水量的仪表仪器。目前广泛使用的是浮子流量计、它由导流、计量和记录三部分组成，如图1所示。井下流量计作用原理

注入水从流量计的进水孔流入，冲动浮子在锥管里向下移动，然后由出水孔流出，进入地层。与此同时，时针机构带动卡纸筒转动，这样在记录卡上面就画出浮子的位移随时间变化的关系图如图2. 井下流量计作用记录卡片上划出的台阶高低表示浮子位移的大小。注入水流量大，浮子位置增大，注入水流量减少，浮子位移减小。根据台阶的高低，可从流量位移关系曲线图3上查出相应的注水量。
