孔板流量计的工作原理

浏览：977 发布日期：2016-04-03 01:31 [ 返回上页 ]

分享到：

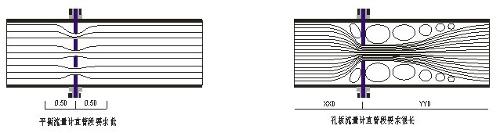

孔板流量计工作原理图

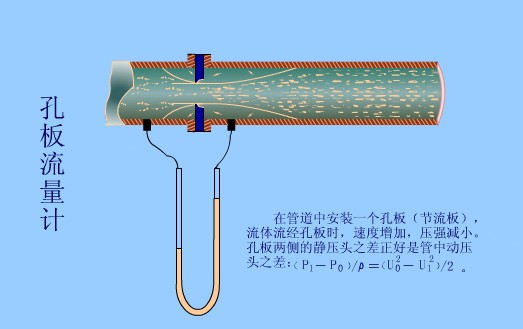

孔板流量计原理

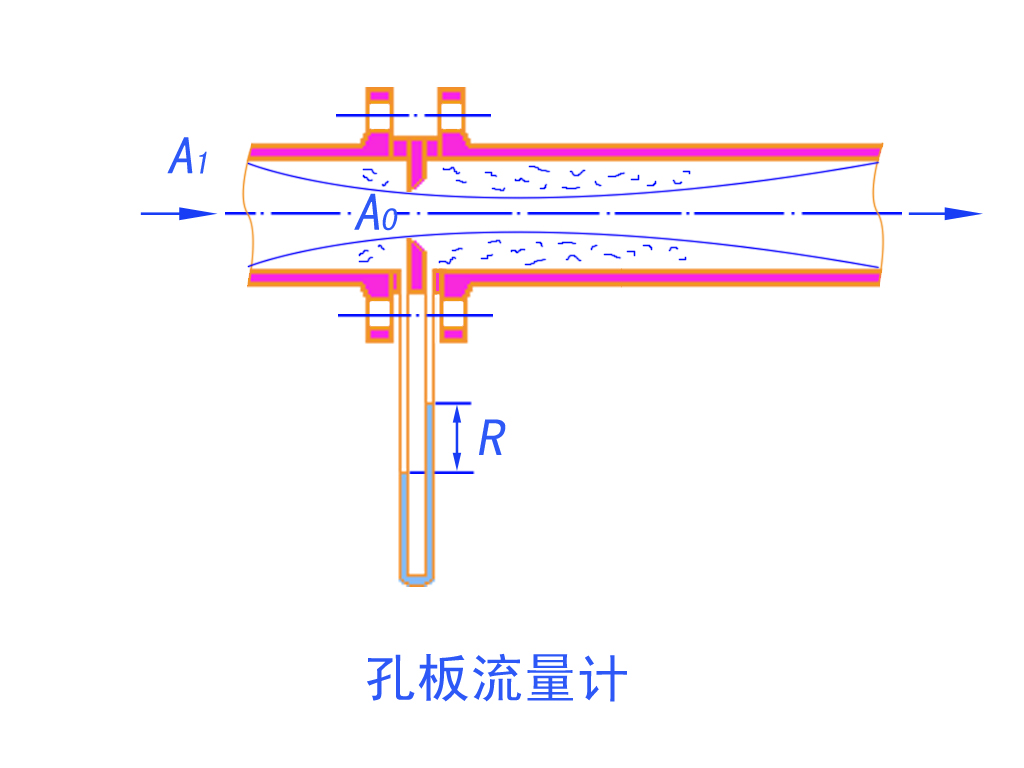

孔板流量计工作原理
　充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。　在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：
孔板流量计原理计算公式

c－流出系数　　无量纲　d－工作条件下节流件的节流孔或喉部直径D－工作条件下上游管道内径qm－质量流量　Kg/sqv－体积流量　m³/sß－直径比d/D 无量纲流体的密度Kg/m³
