涡街流量计的定义：

　　涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

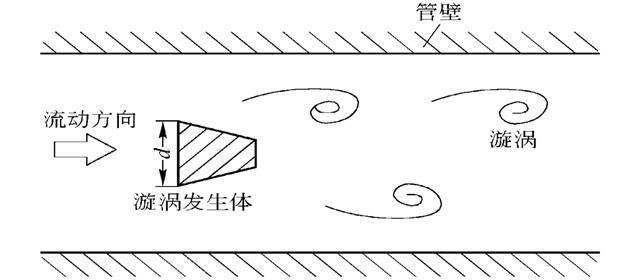

涡街流量计的原理图：



涡街流量计工作原理：

　　在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。

　　涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

　　涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：

式中:为旋涡的释放频率，单位为Hz；v为流过旋涡发生体的流体平均速度，单位为m/s；d为旋涡发生体特征宽度，单位为m；St为斯特劳哈尔数（Strouhal number），无量纲，它的数值范围为0.14－0.27。
St是雷诺数的函数，
当雷诺数Re在范围内，St值约为0.2。在测量中，要尽量满足流体的雷诺数在，此时旋涡频率。

由此，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式可以求出流量q，其中A为流体流过旋涡发生体的截面积。

　　涡街流量计是应用卡门涡街原理和现代电子技术设计而制造的一种流量计，旋涡的发生频率与流体的速度成正比，在一定条件下，符合下式：

（式中f:旋涡发生频率 v:流速 d:三角柱宽度 St：斯特劳哈数）

流体旋涡对三角柱产生交替变化的压力，由压电信号传感器检测成电信号经前置放大器进行放大，变成标准电信号输出。

VA型系列涡街流量计可以对广泛的气体（包括蒸汽）和液体进行容积计量，配接流量积算仪和温度、压力传感器可进行质量运算及各种参数显示。
